VHBB 9124 是一個帶有級聯匹配Balun 的4:1Balun 天線柄，主要用于和BBA 9106 或BBAL 9136 等雙錐振子配套使用。也可以和rod 振子配套，成為寬帶的dipole 天線。
對于依據CISPR 25 的EMI 測試，建議使用這組天線。
VHBB9124+BBA 9106，符合汽車電子的EMI 測試要求，低端頻率可以到20MHz，但是天線因子比較差，這是雙錐天線所固有的問題，絕大部分實驗室，在做汽車電子EMI 測試時，僅在30MHz－200MHz 頻率范圍內使用雙錐天線。
VHBB 9124 Balun 提供了特別好的對稱度（共模抑制），特別是在頻率低端（20MHz 到40MHz），如果對稱性不好的話，加上電纜編織電流（cable braid current），會產生嚴重錯誤。
雙錐天線，一般在低頻部分會產生失配，其增益為負值。常用的VHA9103 和BBA 9106 組成的天線，在30MHz 時的天線因子為19dB/m。同樣的天線振子，使用VHBB 9124 這個200:50Ω VHBB-Balun 后，增益會有5dB的改善，接收也更靈敏，天線因子為14 dB/m。
主要技術指標：
?頻率范圍：30MHz ～ 300MHz
?連接器：50 歐姆N 型
?安裝管：22mm 直徑，長度580mm

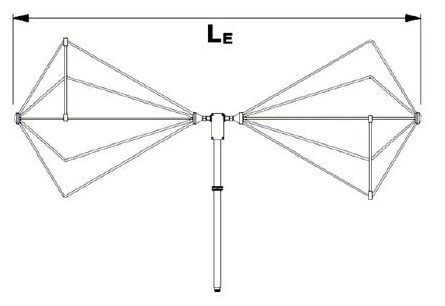

?振子總長度LE：1.32m
?總重量：2.1 公斤
