凌世電磁RIS-6091，全面適配IEC 61000-4-6:2023

2025-05-16 16:51:23

在工業4.0和智能物聯時代，電子設備面臨復雜的電磁環境考驗。IEC 61000-4-6作為傳導干擾抗擾度測試的核心標準，通過模擬射頻場引起的電纜干擾，驗證設備在150kHz-80MHz頻段下的穩定性。而凌世電磁推出的RIS-6091測試系統，正是專為解決此類挑戰而生。

01 RIS-6091簡介

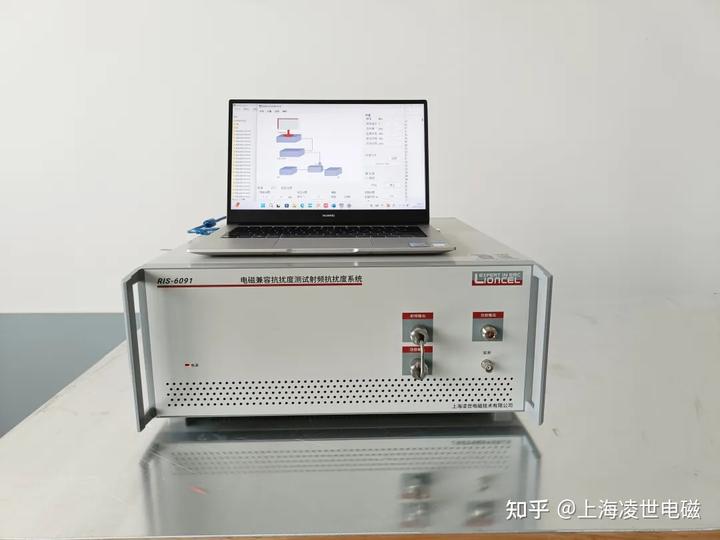

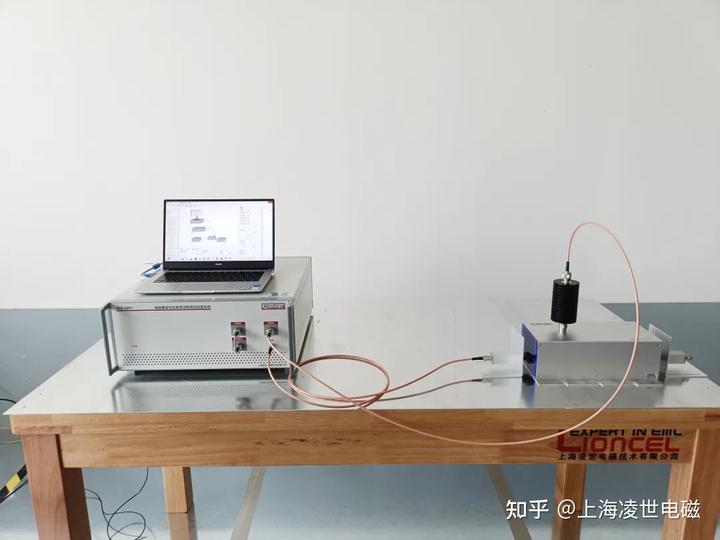

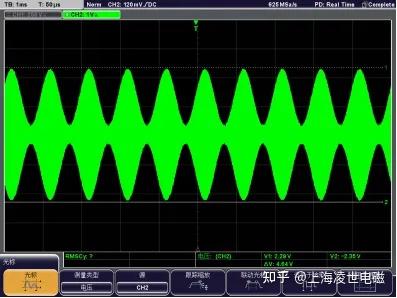

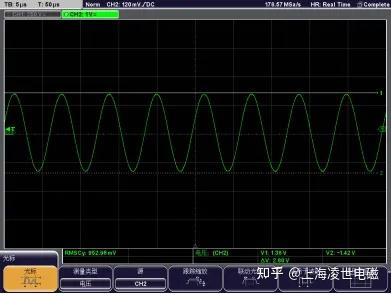

RIS-6091是凌世研發的一套成熟的多功能射頻傳導抗擾度測試系統。主機內置信號源、功率計、定向耦合器和功放模塊，同時也可擴展使用外部功放模塊，實現測試用途的擴展：包括滿足IEC 61000-4-6標準的CS測試、汽車電子ISO 11452-4標準的BCI大電流注入測試及其它場合的大電流測試試驗。

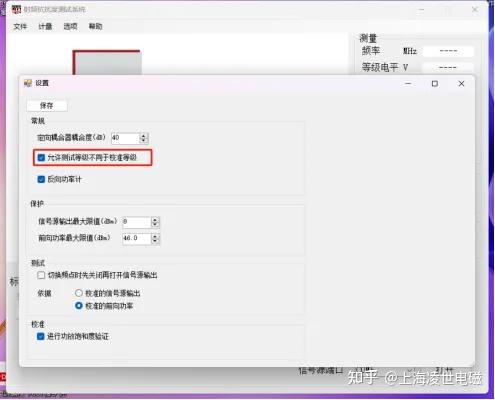

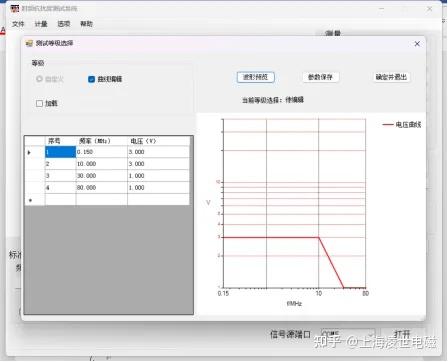

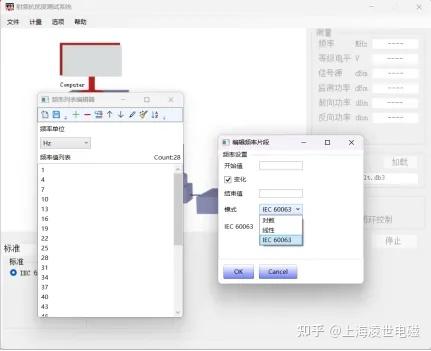

?上位機控制?：標配中英文版專業測試軟件，功能完整，可擴展性好；

耦合去耦網絡配置?：各種規格耦合去耦合網絡齊全，可滿足不同測試端口的需求；

全自動校準：全自動測試及測試過程中輸出功率監測;

功率放大器配置?：提供 ?35 W? 或 ?85 W? 兩種選擇，匹配不同測試等級需求，確保信號輸出的線性度與穩定性

02 IEC 61000-4-6新舊標準關鍵差異

? ?測試程序優化

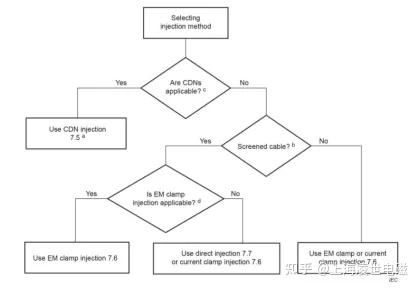

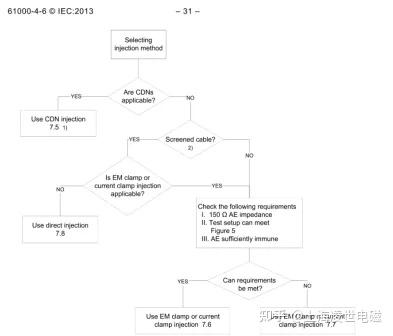

在標準章節7.4中的選擇注入法和試驗點原則看，通過對比以上兩張圖片，在于無合適CDN選擇的情況下，會有以下差異：

——對于屏蔽線，不合適EM clamp測試時，可選擇direct injection或current clamp injection，比舊版多了current clamp injection的選擇；

——對于屏蔽線，合適EM clamp測試時，新版就用EM clamp測試即可，舊版則需要檢測AE端是否滿足150Ω系統阻抗，再?zèng)Q定使用EM clamp 或 current clamp injection的測試方法；

——對于非屏蔽線，新版選擇使用EM clamp或current clamp injection；舊版則需要檢測AE端是否滿足150Ω系統阻抗，再?zèng)Q定使用EM clamp or current clamp的具體測試方法。

? 放大器飽和度檢查方法?優化?

在傳導抗干擾測試中?優化了放大器飽和度檢查方法，需要放大器處于不飽和的狀態下進行測試，2023版的標準對確認飽和度的方法進行了優化，如下：

1）在所有使用的耦合裝置中，確定在每個頻率步長電平設置過程中所需的最高正向功率P formax。

2）對于每個頻率，重復以下步驟：

i. 設置功放輸出電平為P formax；

ii. 將射頻信號發生器的控制電平提高5.1 dB；

iii. 記錄新的正向功率P formax, inc；

iv. 如果對于所有頻率步長，P formax, inc -P formax的差值在3.1 dB和7.1 dB之間，則放大器在公差范圍內，并且測試系統足以在選定的測試電平進行測試。如果差值小于3.1 dB或大于7.1 dB，則放大器是非線性的，不適合測試。

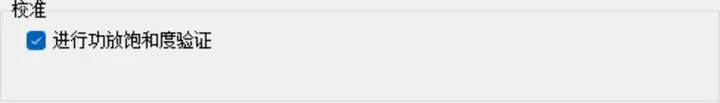

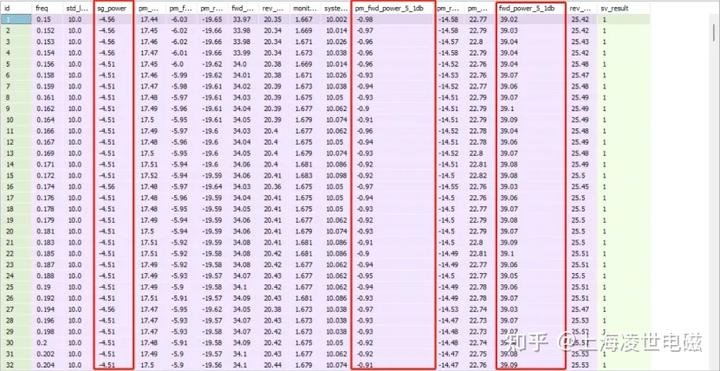

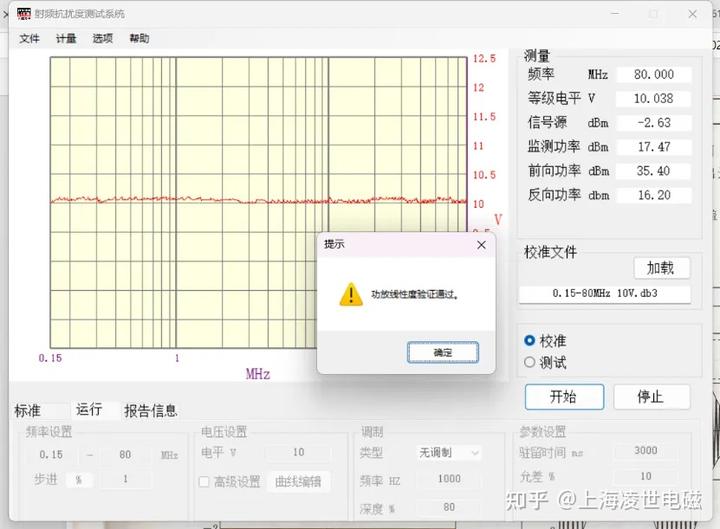

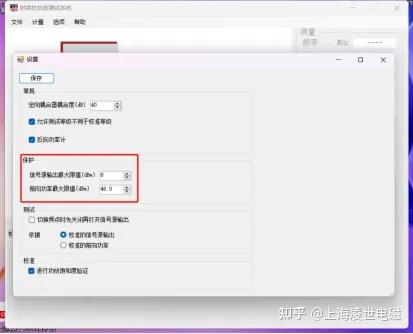

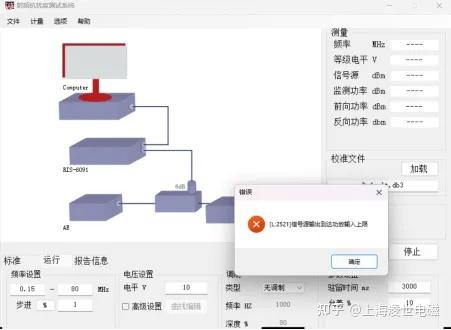

（下圖是功放線性度軟件演示）
